Замена сцепления хендай Санта Фе классик дизель

Замена сцепления Hyundai Santa Fe (CM), 2006 — 2012

Моменты затяжки см. Здесь
Рассматриваемые автомобили Hyundai Santa Fe 2-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012 годов выпуска с бензиновыми двигателями: 2,4 л (174 л.с.), 2,7 л (189 л.с.) и дизелем 2.2 л (197 л.с., TURBO).

Вам понадобятся: торцевые ключи на «10», «12», «14», «17», «19», «8», «10», «32», шестигранный ключ на 10, большая отвертка или лезвие, плоскогубцы, съемник шаровых опор, ключ для колесных гаек, молоток и шпиндель для центрирования ведомого диска.

Основные неисправности, для устранения которых необходимо снять и разобрать сцепление:
- повышенный шум (по сравнению с обычным) при включении сцепления;
- рывки при работе сцепления;
- неполное включение сцепления (сцепление пробуксовывает);
- неполное выключение сцепления (сцепление «увлекает»).

ПОЛЕЗНЫЕ СОВЕТЫ
При выходе из строя сцепления рекомендуется заменить сразу все его элементы (ведомый и ведомый диски, выжимной подшипник), так как замена сцепления - трудоемкая работа и ресурс исправных элементов сцепления уже снижен. При повторной установке может потребоваться повторная замена сцепления после относительно небольшого пробега.

1. Снимите трансмиссию (см. Здесь).

2. При установке старой прижимной пластины отметьте относительное положение кожуха диска и маховика, чтобы вернуть прижимную пластину в исходное положение (для сохранения баланса).

3. Удерживайте маховик большой отверткой (или лопаткой), чтобы он не проворачивался.

4. Отверните болты крепления крышки нажимного диска сцепления к маховику. Равномерно ослабьте затяжку болтов: каждый болт на один оборот, меняя диаметр от болта к болту.

5. Снимите прижимную и ведомую пластину с маховика, удерживая ведомую пластину.

6. Осмотрите диск сцепления. Трещины на деталях ведомого диска не допускаются.

7. Проверить износ фрикционных накладок. Если головки заклепок отведены менее чем на 0,3 мм, поверхность фрикционных накладок смазана или заклепочные соединения ослаблены, ведомый диск необходимо заменить. Если гильза ведомого диска смазана, проверьте состояние сальника первичного вала коробки передач. Может потребоваться замена.

8. Проверить надежность фиксации пружин амортизатора в посадочных местах ступицы ведомого диска, попробовав вручную переместить их в посадочные места ступицы. Если пружины легко перемещаются на своих местах или сломаны, замените диск.

9. Проверьте эксцентриситет ведомого диска, если он деформирован, визуально. Если биение превышает 0,5 мм, замените диск.

19 .. А затем крышку нажимного диска на три центрирующих штифта и прикрутите болты, которыми крышка крепится к маховику. Равномерно затяните болты, по одному обороту каждый, попеременно от болта к диаметру болта. Затяните болты моментом 25-36 Нм.

Установите диск сцепления так, чтобы выступающая часть ступицы диска (обозначенная стрелкой на фотографии) была направлена ​​в сторону диафрагменной пружины крышки сцепления.

20. Снимите шпиндель и установите трансмиссию.
21. Отрегулируйте высоту педали сцепления (см. Здесь).

Один источник

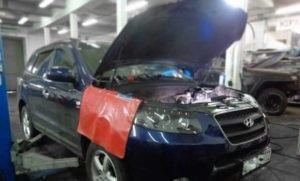

Замена и регулировка сцепления на Хендай Санта Фе

Автомобиль Hyundai Santa Fe понравился российским водителям. Довольно простой, неприхотливый и по очень доступной цене внедорожник, внешний вид которого радует глаз, покорил сердца наших соотечественников. Как и любой другой автомобиль, он нуждается в правильном уходе и качественном ремонте.

Только с учетом всех требований производителя машина прослужит долго и никогда не подведет. Замена сцепления должна производиться после первых ста тысяч километров пробега. Действительно, эта цифра может меняться как в большую, так и в меньшую сторону.

Водители в крупных городах довольно устали от вечных пробок, в результате чего сцепление сильно изнашивается. Постоянные ускорения и замедления приводят к тому, что ремонтировать сцепление необходимо достаточно рано, после первых ста километров пробега. При нормальном вождении срок службы ведомого диска может увеличиться.

Во время эксплуатации нет необходимости проводить техническое обслуживание диска, поскольку для этого используются покрытия без малейшего содержания асбеста, так как изношенные участки выравниваются во время движения. Но есть и автомобили Hyundai Santa Fe с автоматической коробкой передач, в которую входит гидравлическое многодисковое сцепление.

Читайте также: Отсутствует сцепление Outlander XL

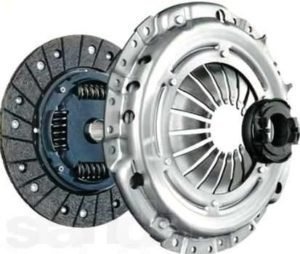

Основные элементы сцепления

Конструкция сцепления может иметь различную конфигурацию. Все зависит как от типа коробки передач, так и от модели ДВС. Год выпуска также играет немаловажную роль: сначала автомобили оснащались одномассовыми маховиками, позже стали использовать двухмассовые.

Но в целом, даже если сравнивать Hyundai Santa Fe с отечественной классикой или Hyundai Accent, элементов, отвечающих за его правильное функционирование, не так уж и много. Основным элементом является маховик, который установлен на коленчатом валу двигателя.

Сразу видно преимущество двухмассового маховика, так как он способен почти полностью гасить крутильные колебания благодаря амортизатору и пружинной системе. Непосредственно на маховик прикручен трансмиссионный диск, который в народе за некоторое сходство называют корзиной.

Корзина сцепления покрыта специальным антикоррозионным материалом и для увеличения ее прочности необходимо качественно обработать только поверхность, соприкасающуюся с ведомым диском. Большую часть времени при движении корзина плотно прижимает ведомый диск к маховику, а при нажатии на педаль сцепления эти элементы разъединяются и коробка передач с ДВС работает отдельно друг от друга.

Это помогает сделать простой выжимной подшипник, который, как и ведомый диск, сидит на первичном валу коробки передач. Когда вы нажимаете педаль, начинает работать сцепление Hyundai Santa Fe. Усилие на педали передается на главный цилиндр сцепления.

Поршень этого цилиндра создает давление в трубке, загоняя поршень в рабочий цилиндр, который толкает шток, воздействующий на вилку сцепления. Но эта вилка перемещает выжимной подшипник по оси первичного вала, давя на лепестки нажимного диска. Принцип работы сцепления на Hyundai во многом схож с аналогичным процессом на отечественных классических автомобилях.

Как прокачать гидропривод?

Регулировка не очень сложная, но необходимо учитывать некоторые нюансы. Ваша цель - удалить весь воздух из системы сцепления Hyundai (вторичный и главный цилиндры с соединительным шлангом). Это единственный способ добиться эффективной работы гидравлической трансмиссии.

При перекачивании следите за тем, чтобы на краску не попадали капли жидкости. В этом случае немедленно промойте пораженный участок водой. Будьте очень осторожны с собой, так как попадание жидкости на кожу нежелательно, и если она попадет вам в глаза, лучше всего после промывания водой обратиться к врачу.

Если вы приобрели автомобиль, будь то Hyundai Accent или Santa Fe, обязательно спросите продавца, какие жидкости были залиты в системы. Не рекомендуется смешивать жидкости от разных производителей, так как они могут содержать добавки, которые, взаимодействуя друг с другом, могут изменять вязкость в обоих направлениях.

А это скажется на работе механизма в целом. Запрещается использовать жидкости, предварительно слитые из системы, так как может проникнуть мелкий мусор. Результат - закоксовывание трубки или даже быстрый износ цилиндров. Если в емкость случайно попали жидкости разных производителей, вам понадобятся:

• слить всю жидкость из системы;
• промыть чистой жидкостью, рекомендованной производителем автомобиля;
• разберите цилиндры, чтобы заменить все уплотнительные кольца.

После замены элемента, промывки или устранения утечек требуется продувка и регулировка системы. Сначала снимаем крышку с бачка гидротрансмиссии и доливаем жидкость до уровня. Далее на рабочем цилиндре найдите штуцер, снимите с него колпачок и наденьте тонкую прозрачную трубку.

Затем нужно несколько раз медленно нажать на педаль сцепления и зафиксировать ее в крайнем положении. Вам понадобится помощник, либо вы можете использовать фиксатор, который будет удерживать педаль в нажатом положении. Другой конец прозрачной трубки опустите в банку. Для выпуска жидкости необходимо отвернуть штуцер подходящим ключом. Для удобства налейте в банку немного жидкости, чтобы край тюбика оказался внутри нее.

Таким образом, вы можете визуально контролировать выход воздуха из гидравлической системы сцепления автомобиля Hyundai. Если вышел воздух, необходимо прикрутить штуцер и сделать еще несколько движений педалью. Эти шаги повторяются, пока не уйдет весь воздух. Когда происходит регулировка, необходимо следить за уровнем жидкости в баке, при необходимости доливать.

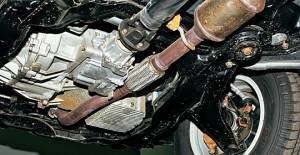

Снятие КПП и замена элементов сцепления

Снятие коробки начинается на Hyundai Santa Fe так же, как и на любом другом автомобиле. Первым делом отключаем аккумулятор и убираем в сторону, чтобы не мешала. Затем необходимо отключить воздуховод воздушного фильтра. После этого разбирается сам фильтр.

Следующим шагом будет отсоединение разъема от тумблера фонарей, сигнализирующих о движении назад. Кроме того, вместе с заглушками отключаются линии гидравлического срабатывания системы сцепления. И только теперь можно снять рабочий цилиндр.

Затем трос спидометра гаснет и можно переходить к тросам выбора и переключения передач. После этого заслонка снимается и убирается в сторону, после чего откручиваются верхние болты, соединяющие коробку передач с ДВС. Теперь самое главное - отремонтировать двигатель.

требуется поперечина, с помощью которой двигатель Hyundai Santa Fe будет удерживаться в одном положении. Опорный кронштейн снимается с КПП и держателя.

Теперь масло слито из коробки, а рулевые тяги, шар и гранаты отделены. Карданный шарнир рулевого вала отделяется откручиванием крепежного болта и снимается передняя выхлопная труба. А вынув из коробки два кронштейна, можно приступать к ее разборке.

Для удобства необходимо установить под него опору и ломом отделить от двигателя. Главное, чтобы держатель имел большую площадь контакта с картером коробки передач. В противном случае трансмиссия может выйти из строя. Теперь возможна только замена сцепления. Для этого необходимо равномерно открутить все болты крепления корзины к маховику.

Вы должны вращать их на 1–1,5 оборота по схеме «крест-накрест», чтобы избежать деформации корзины. Рекомендуется наметить положение прижимного диска относительно маховика, иначе маловероятно, что впоследствии удастся отрегулировать механизм. Но если поменять и корзину, то эти правила можно не соблюдать.

В новый комплект сцепления входит пластиковая направляющая. Он вам пригодится при установке, нужно надеть его на ведомый диск, после чего сверху ставится корзина и совмещается с направляющими на маховике.

Прижимной диск затягивается так же, как откручивание, равномерно, на 1-1,5 оборота за раз. Теперь замените пусковую площадку и верните коробку обратно. Любая дальнейшая регулировка заключается в выборе оптимального свободного хода педали.

Кожух сцепления и ведомый диск сцепления Hyundai Santa Fe с 2000 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
сцепление Hyundai Santa Fe, Регулировка сцепления Hyundai Santa Fe, Коробка передач Hyundai Santa Fe, КПП Hyundai Santa Fe

3. Кожух сцепления и ведомый диск сцепления

Снятие

1. Чтобы снять привод в сборе, сначала снимите шарнир воздушного фильтра, затем монтажный кронштейн, проводку и т.д.

2. Процедура снятия рычага выключения сцепления.

а) Ослабьте гайку рычага сцепления и снимите шайбу.

б) Снимите штифт (с отверстием для шплинта) и стопорное кольцо с рабочего цилиндра гидравлической муфты.

c) Снимите рычаг выключения сцепления.

Примечание:
Узел коробки передач нельзя снять, не выполнив указанные выше действия, поскольку крышка сцепления, выжимной подшипник и вилка выключения сцепления скреплены болтами.

3. Ослабьте болты рабочего цилиндра сцепления и снимите рабочий цилиндр.

4. Снимите трансмиссию в сборе, отвернув все болты, соединяющие трансмиссию с двигателем.

5. Если крышка сцепления прикреплена к маховику, снимите выжимной подшипник с помощью съемника стопорных колец.

a) Поверните фиксирующую накладку в обоих направлениях, чтобы найти стопорное кольцо.

б) Вставьте лапки съемника под рифленую шайбу, как показано на рисунке, и отцентрируйте их на стопорном кольце.

c) Откройте концы стопорного кольца, нажав на подшипник, как показано на рисунке.

г) На рисунке показано состояние с открытыми концами стопорного кольца.

д) Удерживая концы стопорного кольца в стороны, потяните за фиксирующую накладку и снимите ее.

Читайте также: замена сцепления ВАЗ 21120

f) Вставьте специальный инструмент (09411-11000) в диск сцепления, чтобы диск не упал.

ж) Ослабьте винты крепления крышки сцепления к маховику в диагональной последовательности в несколько этапов. Ослабляйте крепежные болты не более чем на один-два оборота за раз, чтобы не деформировать фланец картера сцепления.

Осторожность:
Не используйте растворители для очистки диска сцепления или выжимного подшипника.

8. Снимите ось вилки сцепления и подшипник.

Проверка

Кожух сцепления

1. Очистите картер сцепления от пыли с помощью пылесоса (пылесоса) или ветоши. Не используйте для этой цели сжатый воздух. Проверьте отсутствие утечек масла из заднего сальника коленчатого вала и переднего сальника коробки передач. При обнаружении утечек отремонтируйте при необходимости.

2. Поверхность трения прижимного диска должна быть изношена равномерно. Если есть чрезмерный износ какой-либо части поверхности диска, прижимной диск установлен неправильно.

3. Проверьте поверхность трения маховика на предмет обесцвечивания, мелких повреждений, микротрещин и износа.

4. Не прикасайтесь к диску сцепления грязными руками или перчатками. Замените диск сцепления, если на его поверхности появилось пятно от масла или смазки. Измерьте расстояние от поверхности фрикционных накладок до головок заклепок диска сцепления и замените диск, если измеренное значение меньше максимально допустимого.

Примечание:
Максимально допустимое значение: 0,3 мм.

5. Проверьте шлицы ступицы и пружины амортизатора диска сцепления на предмет чрезмерного износа.

6. Очистите поверхность трения прижимного диска чистящим раствором.

7. Измерьте плоскостность прижимной пластины квадратом. Если измеренное значение превышает 0,5 мм, замените нажимную пластину на новую. Проверьте поверхность прижимного диска на предмет износа, трещин и обесцвечивания.

8. Убедитесь, что три штифта маховика установлены правильно.

Выжимной подшипник

Осторожность:
Упорный подшипник заполнен специальной смазкой. Не мойте подшипник растворителями или маслом.

1. Убедитесь, что выжимной подшипник не заблокирован, не поврежден и не отклоняется от нормы. Также проверьте износ контактной поверхности выжимного подшипника с диафрагменной пружиной.

2. Замените подшипник, если контактная поверхность выжимного подшипника с вилкой выключения сцепления чрезмерно изношена.

Вилка выключения сцепления

Если контактная поверхность вилки выключения сцепления с выжимным подшипником сильно изношена, замените вилку выключения сцепления в сборе.

Установка

1. Нанесите универсальную смазку на шлицы ступицы диска сцепления.

Примечание:
Рекомендуемый смазочный материал: CASMOLY L9508.

Осторожность:
Будьте осторожны, чтобы не нанести излишнюю смазку на какие-либо детали при установке сцепления. Избыточная смазка может привести к пробуксовке сцепления и рывкам автомобиля, когда сцепление включается при включении передачи.

2. Используя специальный инструмент (направляющая 09411-11000), установите диск сцепления на маховик.

3. Установите крышку сцепления в сборе на маховик и временно затяните крепежные болты по диагонали за несколько проходов.

Примечание:
Момент затяжки болта крепления крышки сцепления: 15 - 22 Н ∙ м.

4. Совместите выжимной подшипник с вилкой выключения сцепления, а затем установите узел на втулку картера сцепления.

Осторожность:
Нанесите универсальную смазку (CASMOLY L9508) на втулку подшипника и в месте контакта с вилкой выключения.

5. Установите рычаг выключения сцепления в вилку выключения сцепления.

6. Установите узел привода на двигатель.

Осторожность:
Если узел переключения передач установлен на двигатель без выполнения предыдущих шагов, выжимной подшипник может отделиться от вилки, поскольку вилка сцепления свободно вращается.

7. После выполнения шага 6 нажмите рычаг выключения сцепления в направлении стрелки.

Если вы слышите щелчок, выжимной подшипник и крышка сцепления выровнены правильно.

Если сборка не зафиксирована на месте установки, повторите действия с шага 1.

Рычаг сцепления перемещается в пределах 3 ° или меньше. Если диапазон рычага больше 3 °, выжимной подшипник и крышка сцепления смещены. Снова нажмите рычаг выключения сцепления в направлении стрелки.
